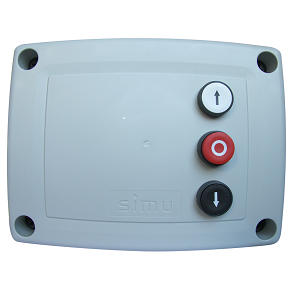

Coffret de commandeSD350 de la marque SIMU pour moteurs triphasés.
Description :
Compatible avec les moteurs triphasés sans électronique intégrée : le coffret de commande SIMUDRIVE 350 permet de piloter par commande filaire par appui maintenu ou mixte les moteurs T9 SIMU et les SIMUBOX TRI (non EI)
Il peut être associé à toute la gamme de moteurs triphasés SIMU n’excédant pas 1300W : T9, SIMUBOX TRI.
Un câblage facilité par un marquage clair.
Caractéristiques techniques :
- Alimentation :
- triphasée 230V 3P 50Hz
- triphasée 400V 3P + N 50Hz
- triphasée 220V 3P 60Hz
- Puissance moteur maxi : 1300 W
- Conditions climatiques d'utilisation : + 5° C / + 40° C
- Indice de protection : IP 44
- Isolation électrique : Classe 1
- Commande : 3 boutons en façade
- Dimensions (L x l x P) : 262mm x 193mm x 100mm
Fonctionnement :
- Mode appui maintenu : l'appui sur les boutons montée et descente doit être maintenu
- Mode mixte : l'appui sur le bouton descente doit être maintenu et l'appui sur le bouton montée est impulsionnel (si l'installation le permet)

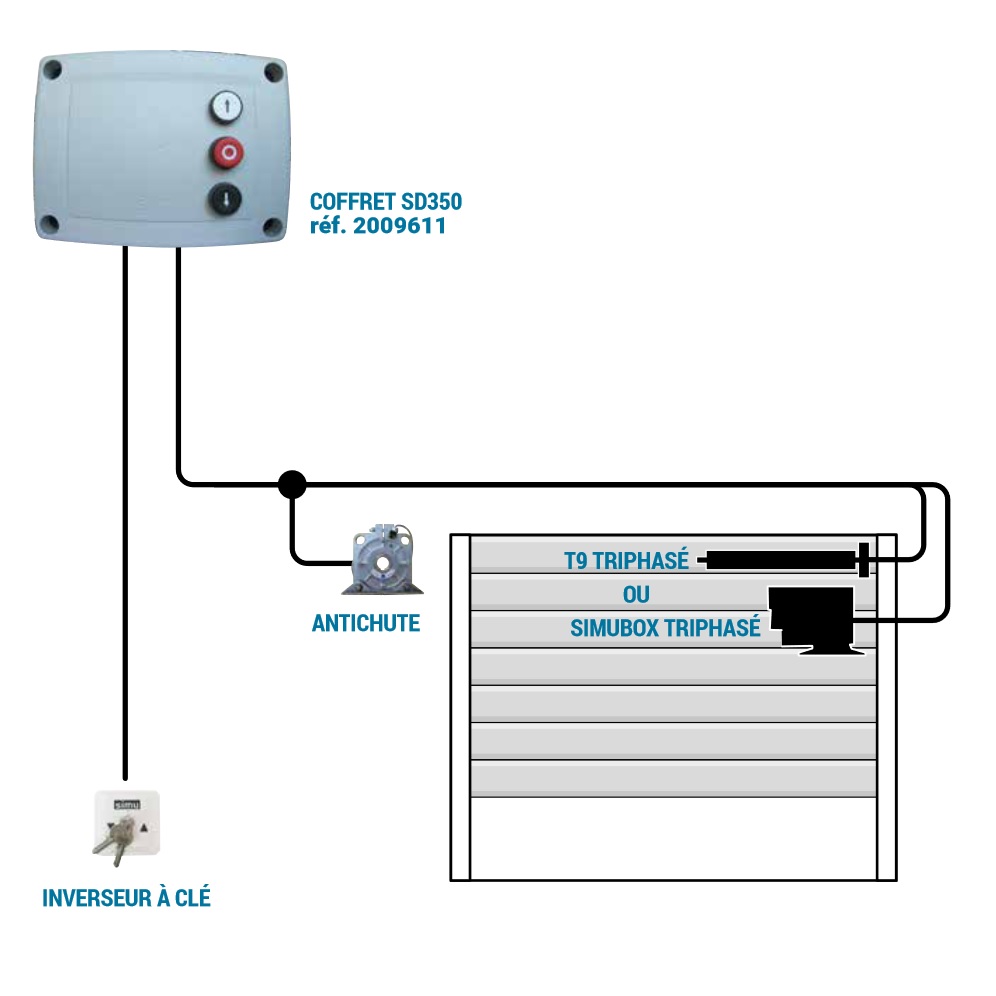

Schéma de principe :
Divers :
- Remplace les coffrets SD250 triphasé + Neutre
- Référence : 2009611
Notice d'installation :
|
