Un système totalement autonome :

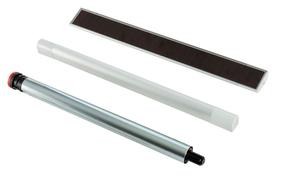

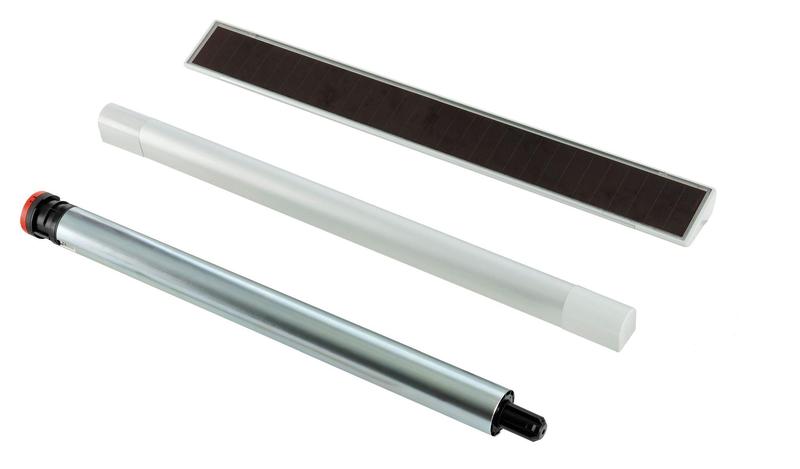

AUTOSUN est un système entièrement autonome permettant de motoriser les volets roulants de toit et de façade en rénovation. Composé d’un panneau solaire, d’une batterie et d’un moteur radio à courant continu avec fin de course électronique (moteur T3.5 E Hz CC disponible en 3, 6 et 10 Nm), ce système est alimenté par énergie solaire et commandé via la commande radio SIMU-Hz.
Inutile de faire des saignées car aucun câblage au réseau électrique n’est nécessaire, ni même entre le moteur et les points de commande. L’installation ne nécessite donc ni l’intervention d’un électricien, ni habilitation électrique de la part de l’installateur, ce qui permet un gain de temps et d’argent.
Un système écologique :
L'énergie solaire est une énergie propre, renouvelable et gratuite. En parfaite adéquation avec la tendance écologique actuelle, ce système apporte une réponse simple pour l'automatisation de volets roulants manuels à manivelle ou à sangle.
Des rendements optimisés :
AUTOSUN a été développé pour fonctionner dans la majorité des zones géographiques. Pour les zones peu lumineuses ou régulièrement nuageuses, il est possible de connecter 2 panneaux solaires sur la batterie afin d’assurer le fonctionnement du volet en toute circonstance.
Principe de fonctionnement :
1°) Le panneau solaire capte l’énergie solaire,
2°) L’énergie est transmise du panneau solaire à la batterie,
3°) La batterie alimente le moteur du volet roulant.
Caractéristiques techniques :

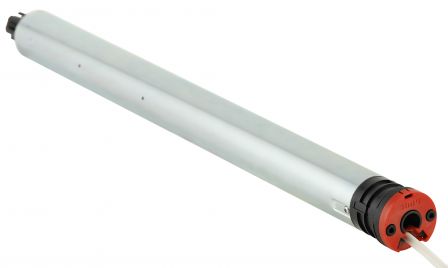

Moteur :
Tension d’alimentation : 12 volts
Fin de course à comptage électronique
Indice de protection : IP 44
Température de fonctionnement : de -10°C à +40°C et exceptionnellement : de -20°C à +70°C
Câble : 3 brins de 0.75 mm² Blanc HO5 VVF (long. 0,7 m)
Fréquence radio : 433,42 MHz
Portée : ~ 200 m en champ libre / 20 m entre 2 murs de béton armé (dépend de l’environnement et de la pollution radio)
Réajustement automatique des positions fins de course : tous les 56 cycles

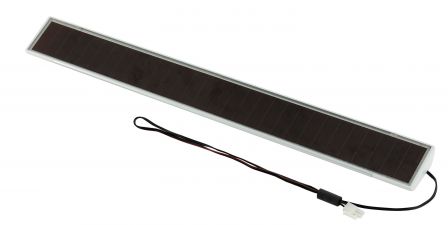

Panneau solaire :
Tension délivrée : 24,5 V
Intensité délivrée : 78,6 mA
Indice de protection : IP X4
Dimensions : 500 x 47 x 20 mm
Câble spécifique pour montage avec 2 panneaux

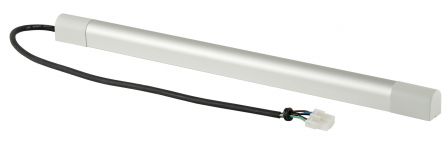

Batterie :
Batterie : NI-MH
Tension nominale : 12 V
Capacité : 2,2 Ah
Température de fonctionnement : de -20°C à +70°C
Indice de protection : IP X4
Durée de vie : ± 5 ans
Dimensions : 503 x 27 x 30 mm
Poids : 790 g
Alimentation de secours : (en option)
Alimentation secteur : 100-240 VCA - 50-60 Hz
Tension de sortie : 16 VCC - 0,8 A
Utilisation : Intérieur uniquement
Poids : 130 g
Ref : 2007002
|
